说到发霉两个字，大部分人首先想到的应该是面包久置变质长满霉菌的画面，通常我们所说的这种发霉是指有机物因霉菌生长而变质、变色。对于光滑透亮的玻璃，似乎跟发霉二字八竿子打不着，我也是在进入福耀玻璃后才得知到原来玻璃也会发霉。按质量缺陷的定义，玻璃发霉是“ 指玻璃表面受大气环境侵蚀后的一种风化现象，出现白色或彩虹状的斑点，严重时引起粘片”。玻璃发霉是玻璃行业的行业性难题，每年的春夏季，由于高温高湿的天气特征，导致玻璃的发霉进入高峰期。发霉的玻璃会影响到司机的行车视野造成安全隐患，在下雨天雨刮器刮过或夜晚黑暗状况下光线照射尤为明显。
那么为什么玻璃会产生发霉的现象呢？这就得从玻璃的原材料说起了。大部分的玻璃是以石英砂（SiO2）、纯碱（Na2CO3）、石灰石（CaCO3）、长石为主要原料制成，其中SiO2（含量72％左右）、Na2O（含量15％左右）和CaO（含量9％左右），所以也叫钠钙玻璃。当玻璃存放在潮湿环境中时，水或湿气会吸附在玻璃表面，渐渐地向玻璃内扩散，当表面层中的可溶性硅酸（Na2SiO3）被水解后，再接触到由水（H2O）与二氧化碳（CO2）形成的碳酸（H2CO3），就会产生酸性比碳酸还弱的原硅酸（H4SiO4），如果饱和的原硅酸溶液长期放置，就会有无定形的二氧化硅（SiO2）沉淀，色状为乳白色，以胶态粒子、沉淀物或凝胶出现，此时就产生了发霉。
玻璃发霉的产生并非弹指一瞬，而是经历了五个阶段的变化过程：
1、水或湿气吸附在玻璃表面。
2、水或湿气向玻璃内扩散。
3、表面层中的可溶性硅酸盐被水解和破坏。首先是硅酸钠和硅酸钾等被水解和破坏。形成的氢氧化钠（NaOH）并分离出SiO2。
4、分离出来的SiO2
生成硅氧凝胶，在玻璃表面形成保护性薄膜，它阻止了进一步的侵蚀作用。
5、水解形成的氢氧化钠，与空气中的二氧化碳作用生成碳酸钠，聚集在玻璃表面，构成表面膜中的可溶性盐。由于它的强吸湿性，吸收水分而潮解，最后形成碱液小滴。当周围的温度、湿度改变时，这些小滴的浓度也随之变化。如果浓缩的碱液小滴和玻璃长期接触时，凝胶状硅氧薄膜可在其中部分地被溶解，而使玻璃表面发生严重的局部侵蚀，形成斑点。这是钠离子从玻璃本体中迁移出去，与空气反应生成的白色富碱离子群。

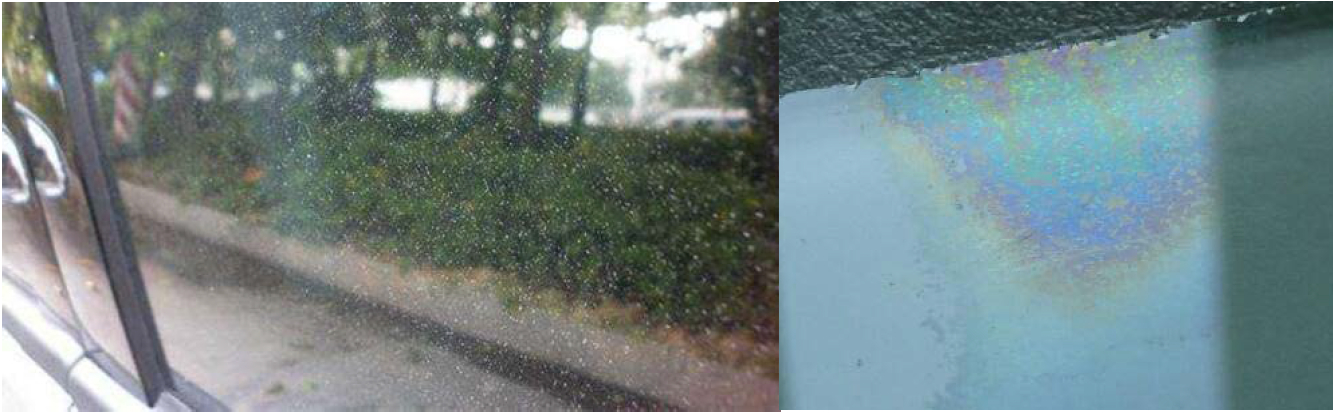

玻璃发霉后可观察到四种表现形式：
1、白雾、白点：因存放时间、空气湿度或玻璃质量问题在玻璃表面出现的最轻微的发霉情况。
2、彩虹
：当白雾、白点出现久了没有及时处理，会形成彩虹，这时的发霉情况还只是停留在玻璃表面上，没有腐蚀到玻璃内部。
3、硫变：玻璃发霉的外观特征和轻微发霉一样，但玻璃表面的碱性发霉成分已经腐蚀到玻璃里面，属于严重发霉。
4、纸印
：和硫变一样，发霉在玻璃外部和内部，属严重发霉。《黄帝内经中》中《素问·
四气调神大论》云：“
是故圣人不治已病治未病，不治已乱治未乱，此之谓也。夫病已成而后药之，乱已成而后治之，譬犹渴而穿井，斗而铸锥，不亦晚乎”，是最早提出“
治未病”这一思想精髓指导并在实践中成为中医一大特色，对应现在健康管理的一级预防措施。玻璃发霉也是同样的道理，玻璃在发霉后极难清除，所以需以预防为主，那么有哪些措施可以降低发霉的几率呢？
1、卸货场地应具有防雨设施，防止玻璃被雨水淋湿。
2、需储存在通风良好的仓库中，玻璃间必须使用软质材料或尼龙绳分隔玻璃。
3、正常仓库储存环境温度：-20℃~+40℃，相对湿度：10~65%。当湿度超过65%
时，应尽量缩短产品的储存时间，并保证没有液态的水凝结在玻璃表面。
4、应遵循“
先进先出”的仓储原则。
5、玻璃表面的污迹应及时去除，可使用中性清洁剂去污，应避免使用酸性或碱性清洁剂，防止损坏玻璃表面。
愿每一片玻璃都能霉消颜开，每一片都是透明。
*转发文章请注明出处：福耀集团配件汽车玻璃官网。
